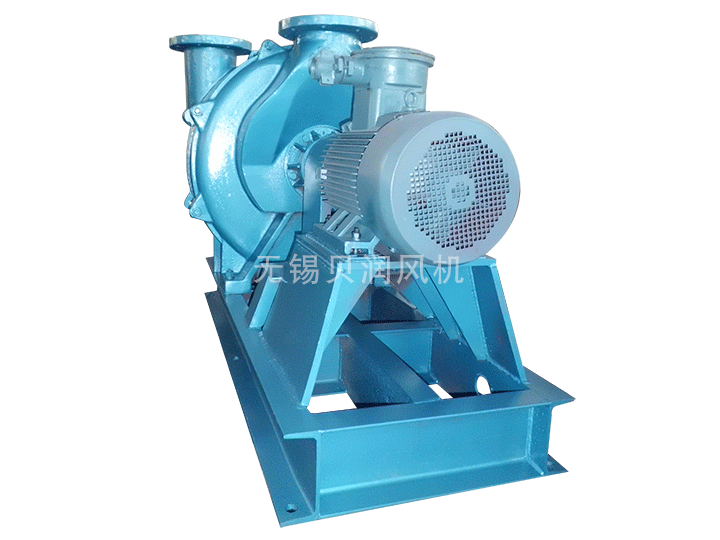

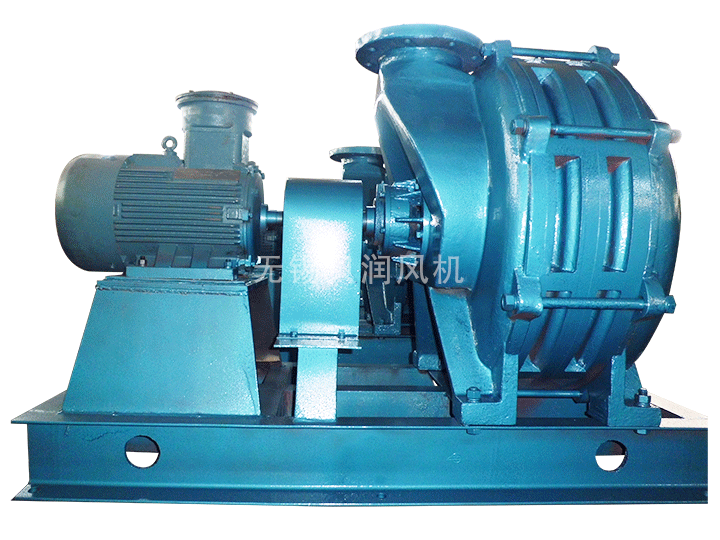

多级离心风机系列
产品简介
多级离心鼓风机应用于污水处理厂（站）、钢铁、石化、电力、造纸、药业、水泥、煤矿等企业。多级离心鼓风机具有多级、轴承外置、低速、串联式、单吸式、双支撑、进出口方向朝上或左（从电视端看）等结构。
主要技术规范
进口流量：15~100m³/min
出口压力：1000~1500m H2O
真空度：-800-5000mmH2O
环境温度：-35~+40℃
相对湿度：20~85%
噪音：≤83dB（A）
轴承座振动值：振速≤4.7mm/S
风机选型
1、进口流量。
2、出口压力。
3、进口温度。
4、进口压力（当地大气压）。
5、水深。
6、曝气器阻力。
7、管道及并网损失。
（只有污水处理时才考虑5，6，7三要素）
特点
1、结构紧凑：外形美现，稳定性好。安装保养方便。
2、运行平稳：优化设计的叶轮使轴向力减小，且有效率高的叶轮，并经静动平衡校正，使整机运行平稳，在不加减振装置的情况下，轴承振幅≤0.04mm。
3、噪声低：鼓风机运行时，无机械摩擦，采用合理叶片形线使声音降低。多级离心鼓风机产生的噪音是高频噪音，只要有障碍物，即可隔音，所以风机房外几乎无噪音。
4、无油机械：鼓风机轴承采用润滑脂润滑，轴承寿命二年以上。风机在运行中不产生油气。特殊要求风机，采用二硫化钼锂基脂润滑轴承。
5、叶轮：叶轮采用特殊复合线形，减少了内部泄露，提高了容积效率。
6、易于调节：进口端蝶阀调节流量，出口端蝶阀调节压力。
7、驱动方式：通常采用二级异步电动机，也可以采用四级电动机驱动。根据用户电网不同，可采用不同电压电机。
8、密封：每级叶轮除进口圈外，级间和机壳两端装有迷宫式密封，以防止气体泄露。
9、冷却：排气轴承座有风冷和水冷两种结构，由于叶轮对气体的逐级压缩，造成排气机温度远远高于进气机壳。在排气轴承座有风冷或水冷装置，以延长了轴承的使用寿命。
10、轴承温控报警器：风机附件配有温控箱，通过PT100电阻连接于轴承，当轴承温度超过设定温度时，温控箱会自动报警。
11、传动方式：有联轴器传动，皮带传动，增速箱传动三种。根据不同的设备和工艺，选用不同的传动方式。
结构图和特性
机壳
机壳材料采用HT250铸件，经过时效和热加工处理，保证强度及材料分子结构的稳定性。机壳的主要部件由进气机壳、中间隔盘、排气机壳组成，它们采用橡胶密封圈密封，并通过煤油渗漏试验，保证气体不泄露。叶轮出口处设有扩压器，进口处设有回流器，保证鼓风机效率。为适应各种不同所需压力和流量，鼓风机级数可采用2级-10级压缩。进、出气口位置根据用户的需要，电机可以安装在进气端；也可以安装在排气端；法兰面既可垂直向上，也可水平向左。
多级离心鼓风机应用于污水处理厂（站）、钢铁、石化、电力、造纸、药业、水泥、煤矿等企业。多级离心鼓风机具有多级、轴承外置、低速、串联式、单吸式、双支撑、进出口方向朝上或左（从电视端看）等结构。
主要技术规范
进口流量：15~100m³/min
出口压力：1000~1500m H2O
真空度：-800-5000mmH2O
环境温度：-35~+40℃
相对湿度：20~85%
噪音：≤83dB（A）
轴承座振动值：振速≤4.7mm/S
风机选型
1、进口流量。
2、出口压力。
3、进口温度。
4、进口压力（当地大气压）。
5、水深。
6、曝气器阻力。
7、管道及并网损失。
（只有污水处理时才考虑5，6，7三要素）
特点
1、结构紧凑：外形美现，稳定性好。安装保养方便。
2、运行平稳：优化设计的叶轮使轴向力减小，且有效率高的叶轮，并经静动平衡校正，使整机运行平稳，在不加减振装置的情况下，轴承振幅≤0.04mm。
3、噪声低：鼓风机运行时，无机械摩擦，采用合理叶片形线使声音降低。多级离心鼓风机产生的噪音是高频噪音，只要有障碍物，即可隔音，所以风机房外几乎无噪音。
4、无油机械：鼓风机轴承采用润滑脂润滑，轴承寿命二年以上。风机在运行中不产生油气。特殊要求风机，采用二硫化钼锂基脂润滑轴承。
5、叶轮：叶轮采用特殊复合线形，减少了内部泄露，提高了容积效率。
6、易于调节：进口端蝶阀调节流量，出口端蝶阀调节压力。
7、驱动方式：通常采用二级异步电动机，也可以采用四级电动机驱动。根据用户电网不同，可采用不同电压电机。
8、密封：每级叶轮除进口圈外，级间和机壳两端装有迷宫式密封，以防止气体泄露。
9、冷却：排气轴承座有风冷和水冷两种结构，由于叶轮对气体的逐级压缩，造成排气机温度远远高于进气机壳。在排气轴承座有风冷或水冷装置，以延长了轴承的使用寿命。
10、轴承温控报警器：风机附件配有温控箱，通过PT100电阻连接于轴承，当轴承温度超过设定温度时，温控箱会自动报警。
11、传动方式：有联轴器传动，皮带传动，增速箱传动三种。根据不同的设备和工艺，选用不同的传动方式。
结构图和特性
机壳
机壳材料采用HT250铸件，经过时效和热加工处理，保证强度及材料分子结构的稳定性。机壳的主要部件由进气机壳、中间隔盘、排气机壳组成，它们采用橡胶密封圈密封，并通过煤油渗漏试验，保证气体不泄露。叶轮出口处设有扩压器，进口处设有回流器，保证鼓风机效率。为适应各种不同所需压力和流量，鼓风机级数可采用2级-10级压缩。进、出气口位置根据用户的需要，电机可以安装在进气端；也可以安装在排气端；法兰面既可垂直向上，也可水平向左。
转子
转子由主轴、叶轮、迷宫密封式轴承、平衡盘、半联轴器组成。主轴采用碳素轴用钢制成并经调制处理，保证抗拉强度、抗弯强度。叶轮直径在800mm以下采用铝合金精密离心铸造，直径在800mm以上采用高强度合金钢焊接而成，并通过超声波探伤。1%叶轮均经高于时间转速15%的超转速试验，单个叶轮作静平衡检验，整个转子作动平衡校正，保证振动速度小于等于4 .3mm/s，平衡盘用于抵消叶轮前后盘策的轴向压力差。
本公司以客户的需求为己任，制造各种形式的配套叶轮，有径向式、前倾式、后倾式。
电动机
电动机为鼓风机的驱动配套设备，标准配置采用IP44或IP54普通电机。特殊需要时可采用户外型、防爆型、防尘型、防水型等电机，在没有电力的场合，也可以用发动机或蒸汽涡轮机驱动。BD系列传动方式为皮带传动；BD系列传动方式为联轴器直接传动。
轴承座
轴承座的材料采用HT250铸铁，经过热处理及机加工而成。为便于保养和维修，轴承座以螺栓固定于机壳外部，只要拉下轴承座即可替换轴承。鼓风机轴承采用高温二硫化钼锂基润滑脂润滑，大型鼓风机轴承采用高级润滑油润滑，并配有专用油封，保证轴承座不漏油。由于排气机壳温度较高、排气端轴承座采用风冷加水冷的形式对轴承进行冷却（风冷指机体后轴端迷宫封密处挤出来的少量气体，水冷指接通自来水或循环水），以延长轴承的使用寿命。前、后轴承座均装有热电偶，连接轴温数字显示声光报警器，轴承正常运转时显示温度值，当轴承温度异常时自动报警。
供货范围
1、主机部分：离心机风机主题。
2、附件部分：配套电动机，公共底座、底脚螺栓、进口端过滤消声器，进口端手动蝶阀。
3、可选部分：出口端消声器，出口端蝶阀（手动或电动）、放空阀、放空消声器，变径管，弹性接头，止回阀、弯管、户外风机、电机防雨罩。
4、可选控制部分：星三角启动柜，自耦降压启动柜，软启动启动柜、变频启动柜、主控制柜（PLC）控制箱。
使用注意事项
及时地维护和检修润滑系统，使用清洁的润滑油，充分的润滑各轴承部位，是保证延长风机使用寿命的重要措施。风机初始用期间，要注意检查油品有无变质；有无水分，要注意检查油室内的润滑油应不低于所要求的二分之一，以免开机后缺油。但也不能让油室内的油过多而导致轴承温度过高。
注意必须使用锂基脂润滑油或二硫化钼类的油品，切勿使用钙基脂的油品。
多级离心风机参数表
转子由主轴、叶轮、迷宫密封式轴承、平衡盘、半联轴器组成。主轴采用碳素轴用钢制成并经调制处理，保证抗拉强度、抗弯强度。叶轮直径在800mm以下采用铝合金精密离心铸造，直径在800mm以上采用高强度合金钢焊接而成，并通过超声波探伤。1%叶轮均经高于时间转速15%的超转速试验，单个叶轮作静平衡检验，整个转子作动平衡校正，保证振动速度小于等于4 .3mm/s，平衡盘用于抵消叶轮前后盘策的轴向压力差。
本公司以客户的需求为己任，制造各种形式的配套叶轮，有径向式、前倾式、后倾式。
电动机
电动机为鼓风机的驱动配套设备，标准配置采用IP44或IP54普通电机。特殊需要时可采用户外型、防爆型、防尘型、防水型等电机，在没有电力的场合，也可以用发动机或蒸汽涡轮机驱动。BD系列传动方式为皮带传动；BD系列传动方式为联轴器直接传动。
轴承座
轴承座的材料采用HT250铸铁，经过热处理及机加工而成。为便于保养和维修，轴承座以螺栓固定于机壳外部，只要拉下轴承座即可替换轴承。鼓风机轴承采用高温二硫化钼锂基润滑脂润滑，大型鼓风机轴承采用高级润滑油润滑，并配有专用油封，保证轴承座不漏油。由于排气机壳温度较高、排气端轴承座采用风冷加水冷的形式对轴承进行冷却（风冷指机体后轴端迷宫封密处挤出来的少量气体，水冷指接通自来水或循环水），以延长轴承的使用寿命。前、后轴承座均装有热电偶，连接轴温数字显示声光报警器，轴承正常运转时显示温度值，当轴承温度异常时自动报警。
供货范围
1、主机部分：离心机风机主题。
2、附件部分：配套电动机，公共底座、底脚螺栓、进口端过滤消声器，进口端手动蝶阀。
3、可选部分：出口端消声器，出口端蝶阀（手动或电动）、放空阀、放空消声器，变径管，弹性接头，止回阀、弯管、户外风机、电机防雨罩。
4、可选控制部分：星三角启动柜，自耦降压启动柜，软启动启动柜、变频启动柜、主控制柜（PLC）控制箱。
使用注意事项
及时地维护和检修润滑系统，使用清洁的润滑油，充分的润滑各轴承部位，是保证延长风机使用寿命的重要措施。风机初始用期间，要注意检查油品有无变质；有无水分，要注意检查油室内的润滑油应不低于所要求的二分之一，以免开机后缺油。但也不能让油室内的油过多而导致轴承温度过高。
注意必须使用锂基脂润滑油或二硫化钼类的油品，切勿使用钙基脂的油品。
多级离心风机参数表
