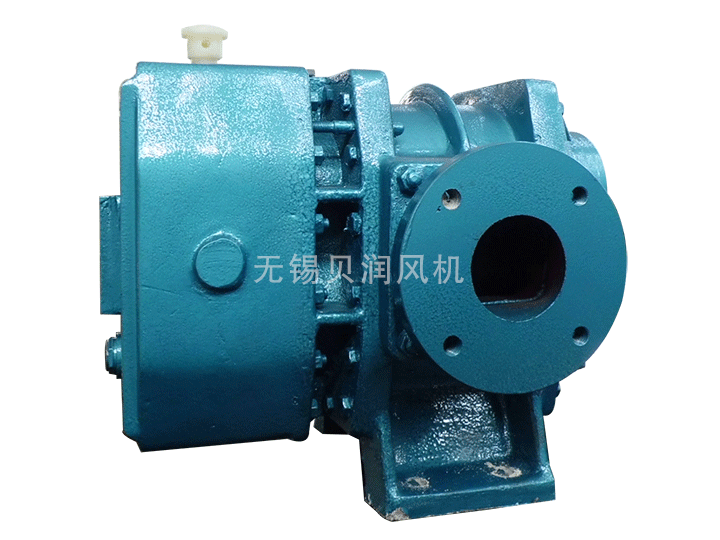

L系列罗茨风机

L系列罗茨鼓风机(一)
主要零件的材料选用
       轴:#45或40Cr,35CrMo。
       同步齿轮:#45或40Cr,35CrMo。
       叶轮、机壳、墙板、联轴器、轴承座、侧盖皆选用HT20-40灰铸铁。
成套供应范围
       空气净化器,排气消声器,共用底盘,回路阀,带远程发送器压力表、安全阀、止回阀,根据用户要求,本厂承接上列成套供应业务,欢迎用户洽谈。
       本产品是使用范围广的常规品种,适用于压送清洁空气,清洁煤气。
       本产品的特点是运转平稳、使用安全、低噪音,长期以来深受用户欢迎。
性能表(一)
L系列罗茨鼓风机(二)
用途

       L系列罗茨鼓风机输送介质以清洁空气、清洁煤气、二氧化硫及其他惰性气体为主。也可按需生产输送其他易燃、易爆、易蚀、有毒及特殊气体。因而能应用于冶金、化工、化肥、石化、视频、建材、石油、矿井、纺织、煤气站、气力输送、污水处理等各工业部门。
       L型罗茨鼓风机是系列罗茨鼓风机。产品零件通用性强、标准化程度高,结构合理、效率高、使用稳妥可靠。用户选型、安装维修及配备品备件方便。
       L型罗茨鼓风机系列的性能覆盖面广。流量从0.25-1000m³min,升压高可达98KPa。
工作原理
       两转子在机体内通过同步齿轮的作用,相对地呈方方向等速旋转。鉴于叶轮与叶轮之间、叶轮与集体之间有适当的工作间隙、使吸气腔和排气腔相互隔绝,借助于叶轮的旋转,行程无内压缩的地将机体内的气体由进气腔推送至排气腔后,排出气体达到鼓风。
特点
       1、由于叶轮在机体内运转无摩擦,不需要润滑,使排除的气体不含油。故而是化工、食品等工业合适的气力输送气源。
       2、罗茨鼓风机属容积回转式鼓风机,使用时,随着压力的变化,流量变动甚小,但流量随转速而变化。因此,压力的选择范围宽,流量的选择可通过选择转速而达到需要。
       3、罗茨鼓风机的转速较高、转子与转子、转子与机体之间的间隙小,从而泄漏少,容积效率较体内高。保证间隙的合理、均匀,既达到较高的容积效率,又不至于使机体内因热膨胀而产生的摩擦。
       4、罗茨鼓风机的结构决定其机械摩擦损耗小。因为只有轴承和齿轮有机构,在选材上,转子、机壳和齿轮圈有足够的机械强度,运行安全,使用寿命长。
型式
       罗茨鼓风机的一般型式为立式、卧式两种。
       卧式——鼓风机的两个转子中心线在水平面内,气体为垂直流向(如图2a、2b所示)
       立式——鼓风机的两个转子中心线在垂直面内,气流为水平流向(如图3所示)
       为便于用户安装使用,L1-L4小型风机采用立、卧两用式,L5和L6为立式,L7至L11大型风机为卧式,卧式结构的进排气方向,如从强度考虑,以上进下排为好。本厂出厂的立、卧式鼓风机均已按确定的排气方向调整好间隙,如用户欲改进、排气方向,可在进货时提出要求,在强度条件允许下便可改。
结构
       转子:由轴、叶轮、轴承、同步齿轮、联轴器、轴套等组成。
       叶轮:选用渐开线型面、容积效率高。
       轴承:近联轴器端作为定位端选用3000型双列向心球面滚子轴承。近齿轮端作为自由端选用32000型单列向心短圆柱滚子轴承以适应热膨胀时转子的轴向位移。
       同步齿轮:由齿圈和轮毂组成,便于调整叶轮间隙。
       机体:由机壳和左、右墙板组成。左右墙板及安装在左右墙板的轴承座、密封部等,均可互相通用。
       底座:中、小型风机均配有公共底座,大型风机仅配底座,便于安调调试。
       润滑:齿轮采用浸入式,轴承采用飞溅润滑。润滑效果好,安全可靠。
       传动方式:以联轴器直联为主。若性能规格需要,也可选用三角皮带输变速的方式。联轴器选用弹性联轴器,能缓和冲击及补偿少量的轴线偏差。
产品型号说明
       例:L84WD表示第8号机型(叶轮直径为600mm,两转子中心距400mm),第4号叶轮长度)(1000mm),卧式、联轴器直联传动。
罗茨鼓风机性能参数表












三叶罗茨鼓风机
产品特点
       1、强制送风即升压变化时,流量变化较小,用户可根据需要,在额定升压范围内调节出气压力。
       2、气缸内不需润滑,故输送介质不含油。
       3、三叶风机气流脉冲小,密封好,所以噪声低,泄露少,效率高,运转平稳。
主要用途
       应用于污水处理、海水养殖、电力、石油、化工、冶金、水泥、纺织、食品等气力输送行业。
使用要求
       1、输送介质的进气温度不得低于40℃。
       2、介质中微粒含量不得超过100mg/m3,杂质大尺寸不得超过叶轮小间隙的一半。
       3、使用升压不得超过鼓风机铭牌所标定升压值。
型号说明及规格性能
       1、产品型号说明
       2、规格及性能
       输送介质:空气及其它中性气体
       进气温度:20℃
       进气流量:1.66-66.8m3/min
       进气压力:101.3kPa
       相对湿度:50%
       风机升压:9.8-98kPa
       当输送介质或使用条件与上述标准状态有变化时,请订货时说明。
